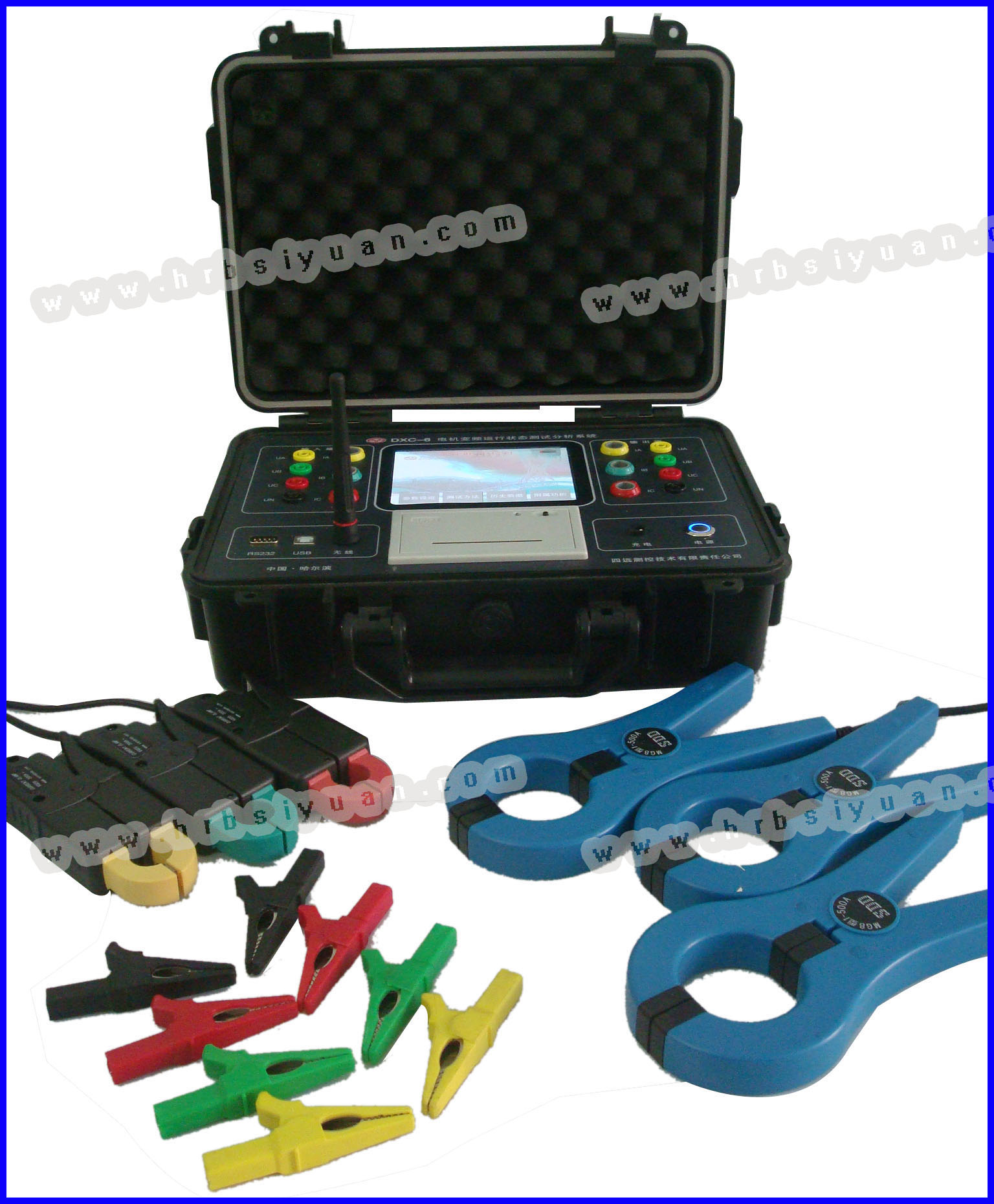

DXC-6电机变频运行状态测试分析系统
DXC-6电机变频运行状态测试分析系统是由哈尔滨四远测控技术有限责任公司为变频运行的电动机现场能效检测而开发的专用测试仪器。仪器双通道测试变频器运行效率及相关参数，并可对变频运行时电动机效率变化提供修正计算。仪器数据库中存180个系列7000多个型号电动机的额定参数、效率及功率因数曲线，用户可自行增、删相关数据。此外，仪器可自动按相关标准进行多方面的耗能分析，采用软硬件技术，实现企业检测流程的自动化管理，减轻了工作人员的工作强度为客户提供更先进的测试方案，让测试变的更简便、更快捷，更准确。广泛应用于矿山、石油、石化、钢铁、供水、电力、化工、科研等领域。
主要功能与指标
|
功 能 |
项 目 |
|
作 用 |
|
检 测 参 数 |
变频或工频各线制的电流 |
量程：0.5～5A / 5～500A 两种供选 精度：20～30Hz，0.5级 30～60Hz，0.2级 |
电机及变频器的常规测试 |
|
变频或工频各线制的电压 |
量程：50～750V；精度：20～30Hz，0.5级 30～60Hz，0.2级 |
||
|
电网频率 |
量程20～60Hz，绝 对误差≤±0.05 Hz |
||
|
变频后的频率 |
量程20～60Hz，绝 对误差≤±0.05 Hz |
||
|
电动机的功率因数 |
量程0.1～1.0，绝 对误差≤±0.01 |
||
|
三相或单相有功功率 |
一次测量0～650kw，精度：1.5 % |
||
|
三相或单相无功功率 |
一次测量0～650kvar，精度：1.5 % |
||
|
变频和工频的输出功率 |
计算值 |
||
|
基波有功、无功和谐波有功 |
|
||
|
导 出 参 数
|
变频器的运行效率 |
精度：±2.0% |
确定耗能状况 判断的参数 |
|
电动机工频运行的原始效率 |
精度：±2.0% |
||
|
电动机变频运行时的效率 |
计算值 |
||
|
电动机变频运行时的负载率 |
计算值 |
||
|
电动机运行综合效率 |
计算值 |
||
|
电动机额定负载时的综合效率 |
计算值 |
||
|
电机额定负载时的允许综合效率 |
计算值 |
||
|
允许综合效率 |
计算值 |
||
|
判 定 项 目 |
三相电压的不平衡度 |
|
按GB 12497 判定合理性 |
|
电动机的工作电压指标 |
|
||
|
电网的频率指标 |
|
||
|
电压波形畸变率指标 |
|
||
|
存储或读取即时测试的数据 |
|
||
|
存 储 查 询 |
读取存储的历史测试数据 |
|
耗能状况分析与设备管理 |
|
读取电动机效率曲线 |
|
||
|
增加新旧电动机型号和参数 |
|
||
|
数据打印 |
|
其他技术指标
|
功 能 |
作 用 |
|
串行及无线通讯 |
与计算机或其它测试设备通讯 |
|
USB通讯 |
与计算机或其它测试设备通讯 |
|
绘制动态相序矢量图 |
判断测试接线的正确与否 |
|
绘制动态波形 |
观察工作电源质量 |
|
电源电量动态显示 |
显示电池剩余电量 |
|
计算器 |
提供辅助计算工具 |
|
数据处理分析软件 |
打印A4纸报告及实测性能曲线 |
